中心孔研磨機九大結構特點

發布：3@k^MEhyyp9 瀏覽：2551次

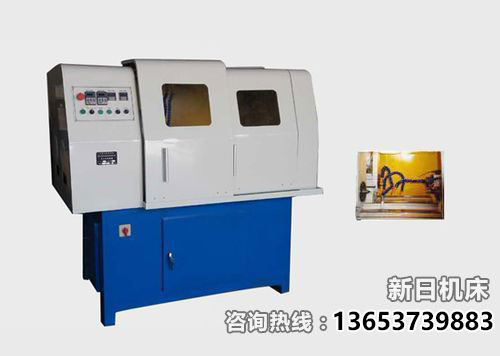

中心孔磨床廠家相信大家都了解，中心孔研磨機主要是對精度要求比較高的軸類零部件兩端的中心孔進行磨削以達到對外圓精度的要求。為了讓大家更好的了解中心孔研磨機，立式車床廠家新日機床的小編就來給大家講下中心孔研磨機的九大結構特點。

1.一次裝夾就能實現兩頭中心孔的磨削。

2.床頭箱進給：床頭箱的進給由裝在箱體上的手輪進行操縱，手輪或者伺服電機通過齒條將床頭箱驅動，實現床頭箱進給和退回運動。

3.主軸軸承采用P4級主軸軸承，油霧潤滑，旋轉精度高。

4.中心孔研磨機的床身導軌采用高精度導軌磨床磨削加工，保證床頭箱左右移動的同心性。

5.工件放在兩套夾緊機構上，根據工作長度不同左右移動夾緊機構來調節支承位置，實現工件的夾緊，節省找正工件的時間。

6.采用擺動式預定位結構的中心孔研磨機實現工件的粗定位；或者采用液壓自定心中心架定位。

7.中心孔研磨機的氣源經過氣動元件處理后能將產生的油霧輸送至床頭箱內，對主軸及運動部件進行油霧潤滑。

8.砂輪修整裝置固定的床頭箱前面，金鋼筆在手輪驅動下，可沿砂輪半角30°母線移動，同時又在母線切面內作往復振蕩運動，可將砂輪錐面進行的修整。

9.中心孔磨床的機床配有吸塵器能及時把磨削砂粒和鐵屑吸走，保持工作環境的整潔干凈。
